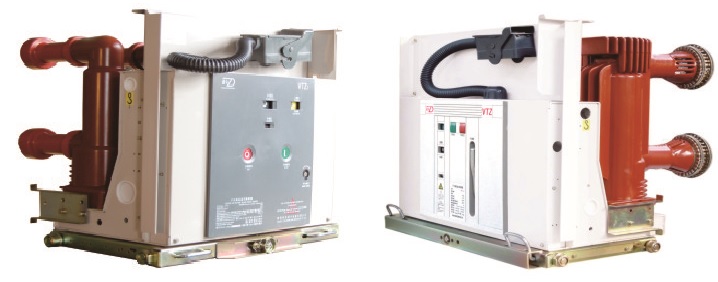

VTZG-24M Высоковольтный вакуумный выключатель внутренней установки

1.Введение

Высоковольтный вакуумный выключатель внутренней установки является высоковольтным распределительным оборудованием внутренней установки номинальным напряжением 24 кВ. и ниже для сетей трехфазного применения тока частотой 50(60) Гц. Данный тип выключателя имеет простую конструкцию, но характеризуется высокой отключающей способностью. Выключатель подходит для применения в горной промышленности, на подстанциях и в системах передачи и распределения электроэнергии для контроля и защиты, металлургия. Данный тип выключателя может комплектоваться треком, что позволяет использовать его для разных типов РУ, таких как KYN28-24 другие.

2. Условия эксплуатации
1. Высота над уровнем моря: ≤ 1000m;
2. Температура окружающей среды: -10 ~ +40 ;но среднее измерение за сутки не более 35；
3. Относительная влажность: день≤ 95%, среднемесячная≤ 90%;
4. Интенсивность землетрясения:  8 степени;

5.Среднее значение давления насыщенного водяного пара за сутки не более 2,2 x 10-3 МПа. Среднее значение давления насыщенного водяного пара за месяц не более 1,8 x 10-3 МПа.
6. Место эксплуатации не должно содержать взрывоопасных и легковоспламеняющихся веществ и коррозийных газов, а также не быть подверженным постоянным вибрациям. Окружающий воздух не должен быть загрязнен пылью, дымом, едким или горючим газом паром и соляным туманом.

3.особеснности применения

1.В конструкции привода внедрены технологии приводного механизма вакуумного выключателя 3AF. Приводной механизм интегрирован с вакуумным выключателем.

2.Данный приводной механизм имеет пружинную систему, подходит для постоянного или переменного тока, а так же может приводиться в действие в ручную.

4.  Основные технические параметры вакуумного выключателя
