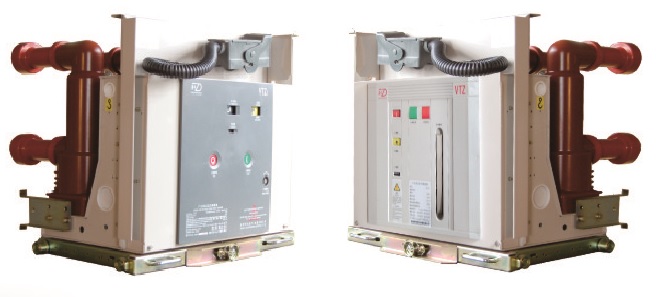

VTZ-12 Вакуумный выключатель высокого напряжения
1.Введение:
VTZ Вакуумный выключатель высокого напряжения（прерыватель цепи）номинальным напряжением 12кВ、переменным током 50Hz для внутренней установки ЗРУ элемента，Соответствует стандартам GB1984-2003《AC высоковольтных выключателей》、JB3855-1996《3.6~40.5kVкрытый вакуумный выключатель переменного тока 》、DL403-2000《12~40.5 kV заказной вакуумный выключатель ТУ 》и международной электрической комиссии IEC62271-100：2001《вакуумный выключатель высокого напряжения 》。Может использоваться как выключатель сетевого оборудования、на промышленных и горнодобывающих предприятиях защитный и блок управления，подходит для переключения различных нагрузок в импульсном режиме。
2.Условия использования
a)Температура окружающей среды：Не должна превышать +40oC，измеряется в течение суток и не превышает 35℃，Не должна быть ниже ： -20oC。
b)Относительная влажность ≤ 95%, ñeåäíåìåñÿ÷íàÿ ≤ 90%;
c)Среднее значение давления насыщенного водяного пара за сутки не более 2,2 x 10-3 МПа. Среднее значение давления насыщенного водяного пара за месяц не более 1,8 x 10-3 МПа
d)Высота над уровнем моря: 2000m；e)Интенсивность землетрясения ：не выше 8 баллов ；
3.Особенности продукта
1、модульный привод выключателя，Встроенная ручка зарядки，общая разумная компановка、эстетичный、ясный и простой；
2、Модульная конструкция электрических компонентов，легко разбираемая машина ，легко заменяемые электрические части ；
3、Выключатель с твердой технологией герметизации ，улучшена производительность изоляции，бесплатная поддержка；
4、долговечный，выключатель удовлетворяет механический срок службы M2，коммутационная износостойкость E2；
5.обладает отличными свойствами отключения，идеальная индуктивность и емкостная нагрузка；
6、Универсальность адаптированы к основной коммутационной，Он также может быть использован отдельно，Взаимозаменяема с аналогичными продуктами；7、Два вида установки стационарного и выкатного Чтобы удовлетворить различные требования коробки оснащенных автоматическими выключателями。В наличие имеется ：тележка предохранителей、выдвижной блок изоляции и тележка трансформатора напряжения.4.внешняя схема установки
Блок габаритные и присоединительные размеры
Блок габаритные и присоединительные размеры
Блок габаритные и присоединительные размеры

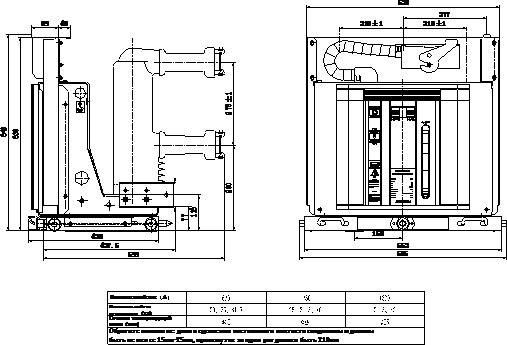

лок габаритные и присоединительные размеры
лок габаритные и присоединительные размеры
лок габаритные и присоединительные размеры
лок габаритные и присоединительные размеры
2
РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ выключателя
1)VTZвыключатель и стойка(800mm ширина)рекомендуемое сочетание размеров:
Номинальный ток (A) | 630 | 1250 | 1600 |
Номинальный ток отключения (kA) | 20,25,31.5 | 25,31.5,40 | 31.5,40 |
Сечение токопроводящей жилы D(mm) | φ35 | φ49 | φ55 |
5 Характеритики
1 VTZ основные технические параметры вакуумного выключателя (таблица1);омендуемое сочетание размеров:
Таблица 1
еденица | Параметры | ||||||||
1 | Номинальное напряжение | kV | 12 | ||||||
2 | номинальная чистота | Hz | 50/60 | ||||||
3 | Выдерживание напряжения за 1 мин. | kV | 42 | ||||||
4 | Выдерживаемое напряжение грозового импульса | kV | 75 | ||||||
5 | Номинальный ток | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000* |
6 | Номинальный ток короткого замыкания Номинальная тепловая стабильность(эффективное значение) | kA | 20 | ||||||
25 | 25 | ||||||||
31.5 | 31.5 | 31.5 | 31.5 | 31.5 | |||||
40 | 40 | 40 | 40 | 40 | 40 | ||||
50 | |||||||||
7 | Ток замыкания при коротком замыкании（пиковое значение） Ток электродинамической стойкости.(пиковое значение) | kA | 50 | ||||||
63 | 63 | ||||||||
80 | 80 | 80 | 80 | 80 | |||||
100 | 100 | 100 | 100 | 100 | 100 | ||||
125 | |||||||||
8 | Номинальное отключение тока короткого замыкания | раз | 30,50 * | ||||||
9 | Номинальное время термической стойкости | с | 4 | ||||||
10 | Номинальный цикл операций | Выкл.-0.3s-вкл.\выкл.-180s- вкл.\выкл * | |||||||
11 | Механическая износостойкость | Кол-во вкл./ | 30000 | ||||||
12 | Номинальный ток отключения конденсаторной батареи | A | 400 | ||||||
13 | Номинальный ток отключения двойной конденсаторной батареи | A | 400 | ||||||
* Напоминание :
1.Номинальный ток 4000А,ячейка КРУ требует дополнительного охлаждения.
2.номинальный ток отключения короткого замыкания 31.5kA,номинальный ток отключения 50 раз номинальный ток отключения короткого замыкания 31.5kA,номинальный ток отключения 30 раз
3.номинальный ток отключения короткого замыкания 40kA,номинальный рабочий порядок:выкл.-180с-вкл.\выкл.-180с-вкл.\выкл
4 Желательное, но не обязательное соблюдение пунктов11 и 12
2. VTZ Вакуумный выключатель регулировки сборки параметры серии(таблица 2).
Таблица 2
Параметры выключателя | еденица | данные | ||||
1 | зазор между открытыми контактами | мм | 9 ± 1 | |||
2 | отключающий контакт | 3.5 ± 0.5 | ||||
3 | Время разрыва контактов | мс | ≤ 2（1600A и под)，≤ 3（2000A и выше） | |||
4 | Трехфазная асинхронность вкл.\выкл. | ≤ 2 | ||||
5 | Межфазное расстояние | мм | 210±1.5 | 275±1.5 | ||
6 | номинальный ток отключения короткого замыкания | kA | 20~25 | 31.5 | 40 | 50 |
7 | Давление на контакты | N | 2200±200 | 3100±200 | 4500±200 | 6000±500 |
8 | Средняя скорость разъединения затворов | мс | 1.1±0.2(деление контактов~6mm) | |||
9 | Средняя скорость включения затворов | 0.6±0.2 | ||||
10 | Время отключения | мс | 20~50 | |||
11 | Время включения | 30~70 | ||||
12 | Толщена потертости динамического и статического контактов | мм | ≤3 | |||
13 | Сопротивление основной фазы | μΩ | ≤50(630A) ≤45(1250~1600A) ≤35(2000A) ≤25(2500выше) | |||
