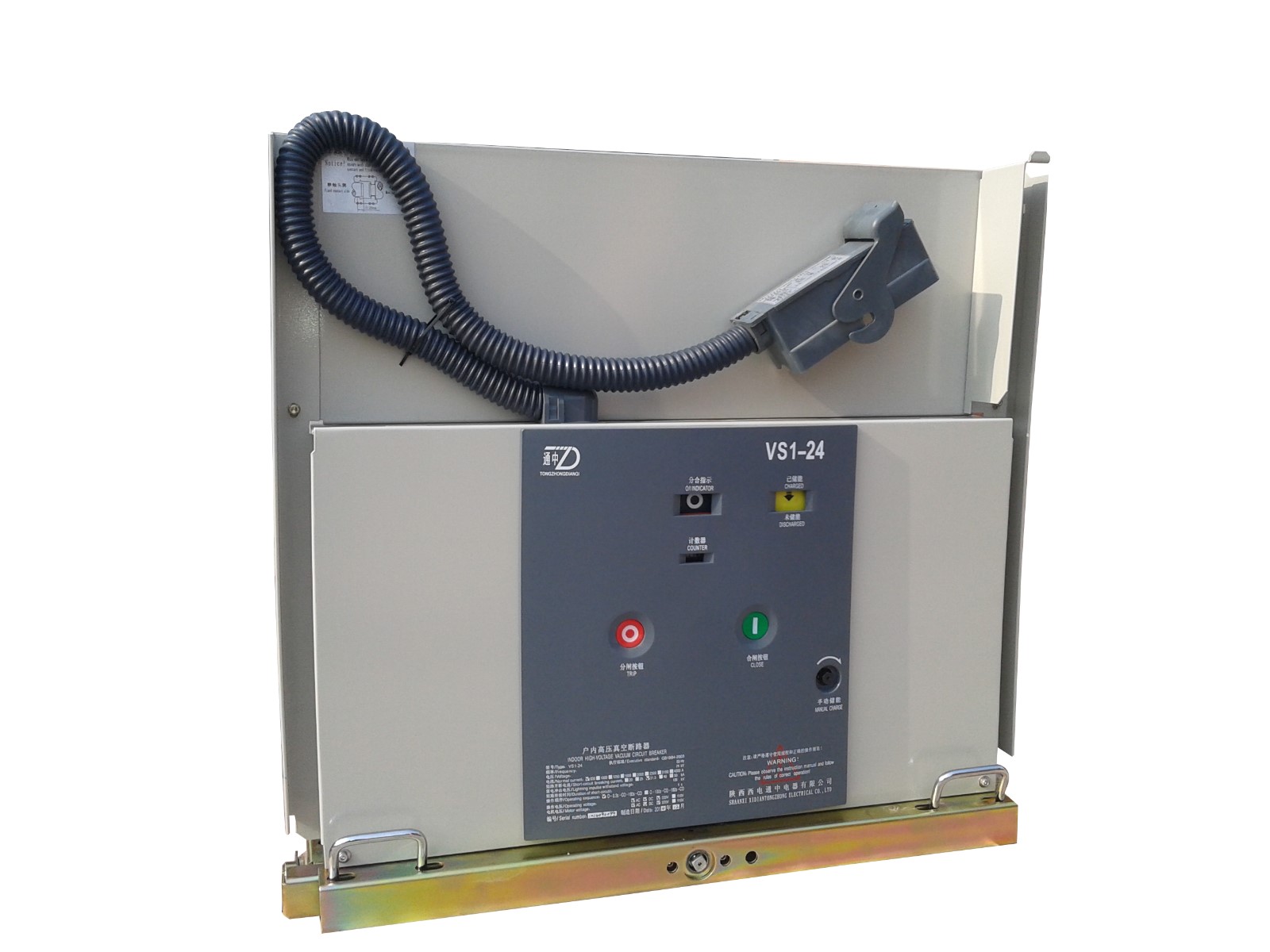

ZN63A-24(VS1) вакуумный выключательвысокого напряжения

1.Введение:

 ZN63A-24(VS1) вакуумный выключатель ，предназначен для работы в трехфазных системах переменного электропитания с номинальным напряжением 24 кВ. и номинальной частотой 50 Гц для переключения различных типов нагрузок.，Его можно использовать для защиты и управления электрооборудованием в промышленных предприятиях, в шахтах, на электростанциях, а также на подстанциях。Выключатель соответствует национальным стандартам и международному стандарту IEC (МЭК)，Уровень показателя достижения M2-E2-C2。 Следует применять шаблон образца автоматического выключения составной теплоизоляции ,рессора аккумулирования энергии, передний винтовой вал, имеет не большой объем, надежный в эксплуатации， удовлетворяет требования включения/выключения *5предупреждений* . Его можно использовать совместно с распределительным щитом среднего диапазона KYN28A- 12(GZS).В наличии имеются: отсек вакуумного выключателя, отсек изоляции и отсек предохранителей.

2.Условия эксплуатации:

 1. Высота над уровнем моря: ≤ 1000m;

 2. Температура окружающей среды: -10 ℃ ~ +40 ℃;

 3. Относительная влажность: день ≤ 95%, среднемесячная ≤ 90%;

 4. Интенсивность землетрясения: ≤ 8 степени;5.Среднее значение давления насыщенного водяного пара за сутки не более 2,2 x 10-3 МПа. Среднее значение давления насыщенного водяного пара за месяц не более 1,8 x 10-3 МПа.

 6. Место эксплуатации не должно содержать взрывоопасных и легковоспламеняющихся веществ и коррозийных газов, а также не быть подверженным постоянным вибрациям.

3.Основные технические параметры вакуумного выключателя

Примечание 1- Желательное  Тогда, когда это необходимо

, но не обязательное соблюдение пунктов 10 и 11.

4.схема строения

5.Схема подключения проводов
