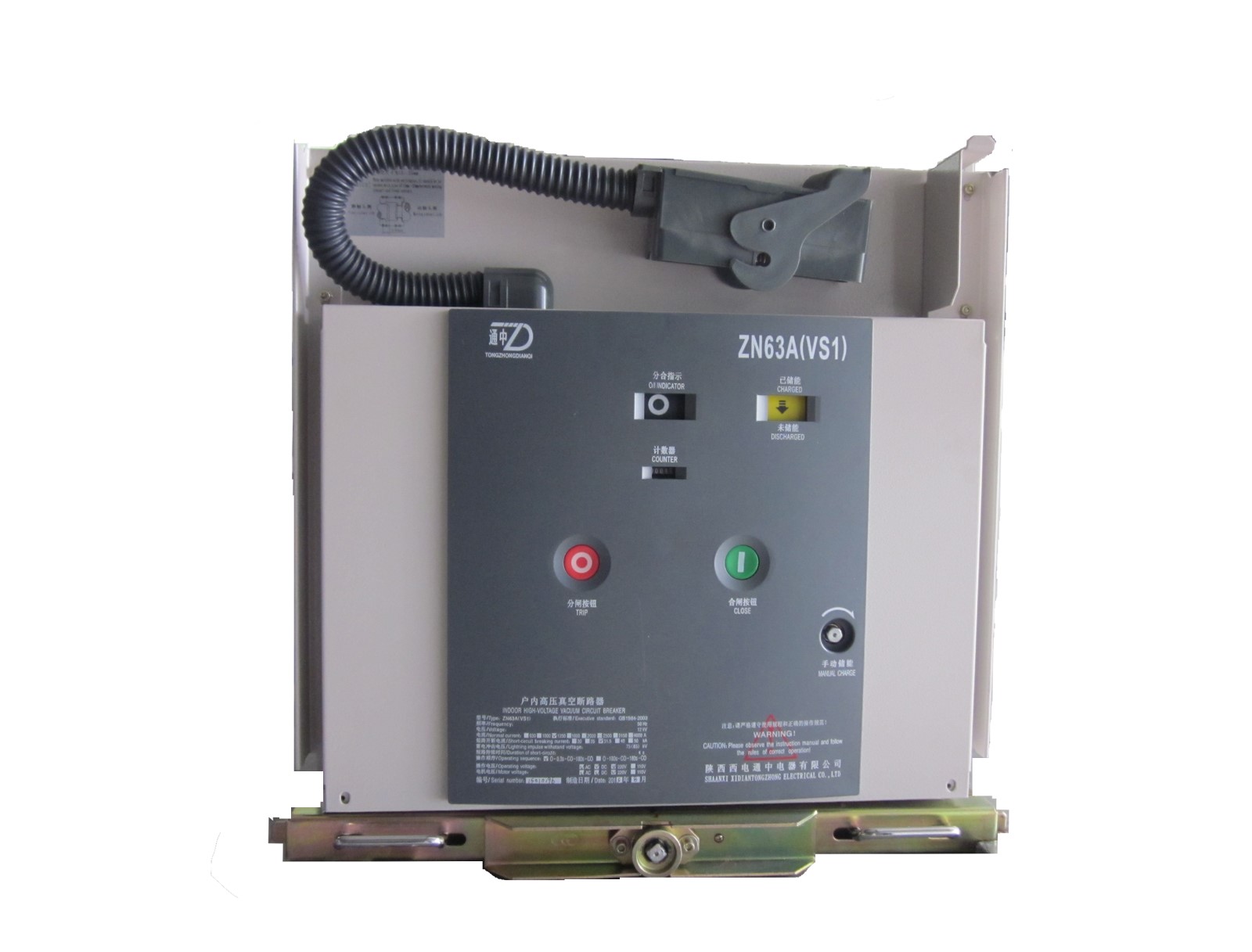

ZN63A-12(VS1) вакуумный выключатель


1.Введение

ZN63A-12(VS1) вакуумный выключатель，применяется в помещениях с электрической системой 12кВ，в качестве сети оборудования 、выключатели данной серии подходят для интенсивного использования в качестве защитного и управляющего устройства на различных электростанциях, промышленный и добывающих объектах. Применяется к: ТипKYN28(GZS1)、Тип XGN、Тип GG-1Aвспомогательный шкаф переключения 。Продукт соответствует стандартам GB1984-2003。В наличии имеются: отсек вакуумного выключателя, отсек изоляции и отсек предохранителей..

2. Условия эксплуатации

1. Высота над уровнем моря: ≤ 1000m;

2. Температура окружающей среды: -10 ℃ ~ +40 ℃;

3. Относительная влажность: день ≤ 95%, среднемесячная ≤ 90%;

4. Интенсивность землетрясения: ≤ 8 степени;

5.Среднее значение давления насыщенного водяного пара за сутки не более 2,2 x 10-3 МПа. Среднее значение давления насыщенного водяного пара за месяц не более 1,8 x 10-3 МПа.

6. Место эксплуатации не должно содержать взрывоопасных и легковоспламеняющихся веществ и коррозийных газов, а также не быть подверженным постоянным вибрациям.

3. Основные технические параметры вакуумного выключателя

	параметры выключателя		Единица	Данные
1	Номинальное напряжение		кВ	12
2	Номинальная частота		Гц	50/60
3	Номинальная изоляция	Выдерживаемое напряжение промышленной частоты, 1 мин	кВ	42
3	Номинальная изоляция	Выдерживаемое напряжение грозового импульса	кВ	75
4	Номинальный ток		A	630	1000	1250	1600	2000	2500	3150	4000*
5	Номинальный ток короткого замыкания Номинальная тепловая стабильность		kA	20	20	20
				25	25	25	25
					31.5	31.5	31.5	31.5	31.5
						40	40	40	40	40	40
											50
6	Ток замыкания при коротком замыкании Ток электродинамической стойкости.		kA	50	50	50
				63	60	63	63
					80	80	80	80	80
						100	100	100	100	100	100
											125
7	Номинальное отключение тока короткого замыкания		раз	50，30（40kA и выше）
8	Номинальное время термической стойкости		с	4
9	Номинальный цикл операций			O-0.3s-CO-180s-CO；O-180s-CO-180s-CO(40kA）
10	Механическая износостойкость		Кол-во вкл./ ОТКЛ.	30000
11*	Номинальный ток отключения конденсаторной батареи		A	400
12*	Номинальный ток отключения двойной конденсаторной батареи		A	400
13	Наибольшая составляющая постоянного тока			50％

Примечание обязательное выполнение требований пунктов 11 и 12. Примечание 2: для выключателей от 4000 А и выше требуется принудительное воздушное охлаждение.90;ся для систем 12кв и соответствует стандартам GB1984-2003.

4.схема строения

ZN63A(VS1)внешние размеры тележки предохранителей

ZN63A(VS1) Принципиальная электрическая схема

Чертеж выключателя постоянного типа

5.схема
