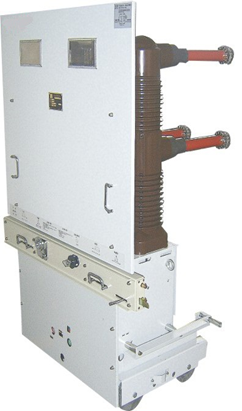

VTZ-40.5 высоковольтный вакуумный выключатель

1.Введение

Высоковольтный вакуумный выключатель внутренней установки используется для РУ типа KYN61-40.5(Z).Используется для сетей с напряжением 40,5 кВ. продукция соответствует стандартам GB1984-2003

2. Условия эксплуатации

1. Высота над уровнем моря: ≤ 1000m;

2. Температура окружающей среды: -10  ~ +40 ; измеряется в  течение суток и не превышает 25

3. Относительная влажность: день≤  95%, среднемесячная≤90%;

4. Интенсивность землетрясения: ≤8 степени;

5.Среднее значение давления насыщенного водяного пара за сутки не более 2,2 x 10-3 МПа. Среднее значение давления насыщенного водяного пара за месяц не более 1,8 x 10-3 МПа.

6. Место эксплуатации не должно содержать взрывоопасных и легковоспламеняющихся веществ и коррозийных газов, а также не быть подверженным постоянным вибрациям.Окружающий воздух не должен быть загрязнен пылью, дымом, едким или горючим газом паром и соляным туманом.

3.Технические особенности.

В выключатель встроен пояс и модульное интегрирование ，отличия от открытых вакуумных выключателей и  вакуумные выключатели барабанного типа ：1. Его вакуумный прерыватель  Подключение проводящей цепи через специальный процесс, используя эпоксидную смолу；2Собирается и нтегрируется в модульный механизм выключателя ；3. Имеет отличный механизм и электрические свойства。

Конструкция в полной мере учитывает требования рынка и некоторых особых областей, использует преимущества твердотельной изоляции и технологии APG , в которую установлены вакуумные камеры и запчасти основной цепи в одном изоляторе, который представляет собой литую структуру. Это не только упрощает процесс установки полюса, но и предотвращает из-за вибрации расшатать соединительный болт цепи камеры .Панель защищает от воздействий на окружающую среду, и от внешних воздействий на выключатель ( пыль,грязь, животные).  Чтобы избежать неблагоприятных условий сокращен уровень изоляции, что способствует в отключенном состояние не привести к причинам аварии. Поэтому полюса полностью не обслуживаются.Твердая изоляция выключателя в некоторой степени заменяет потребность в газе SF6 в качестве наружной изоляции. Поэтому выключатель считается наиболее экологически чистым в мире.

4.  Основные технические параметры вакуумного выключателя

5.схема строения

6.Схема
