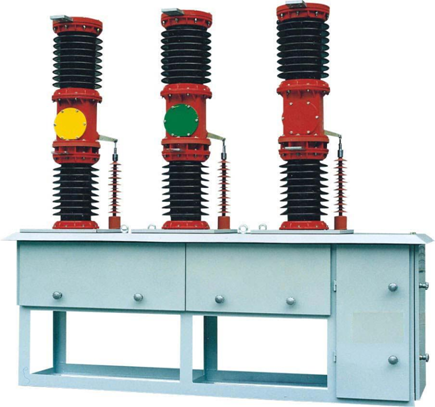

Вакуумный выключатель ZW7-40.5

1.Введие

Вакуумный выключатель наружной установки является высоковольтным распределительным оборудованием номинального напряжения 40,5 кВ для сетей трехфазного переменного тока 50(60) Гц, которое может использоваться для токов нагрузки выключения и отключения, защиты от токов и токов КЗ. Он широко используется в сетях электроснабжения сельской местности и соответствует стандартам GB1984-2003.

В общей структуре данного выключателя имеются керамические опорные изоляторы, вакуумные камеры установлены внутри верхнего изолятора, нижний изолятор используется в качестве опорного, три фазы установлены та одном корпусе, подвижный контакт вакуумной камеры соединений с приводным механизмом посредством вала и тягового изолятора. Очень простой и удобный в эксплуатации.

2. Условия эксплуатации

1. Высота над уровнем моря: ≤ 1000m;

2. Температура окружающей среды: -30  ~ +40 ;

3. Относительная влажность: день≤ 95%, среднемесячная≤ 90%;

4. Интенсивность землетрясения: ≤8 степени;

5.Среднее значение давления насыщенного водяного пара за сутки не более 2,2 x 10-3 МПа. Среднее значение давления насыщенного водяного пара за месяц не более 1,8 x 10-3 МПа.

6. Место эксплуатации не должно содержать взрывоопасных и легковоспламеняющихся веществ и коррозийных газов, а также не быть подверженным постоянным вибрациям.

7. Загрязнение воздуха не больше 3 уровня

3.  Основные технические параметры вакуумного выключателя

4.схема строения

5.Схема
