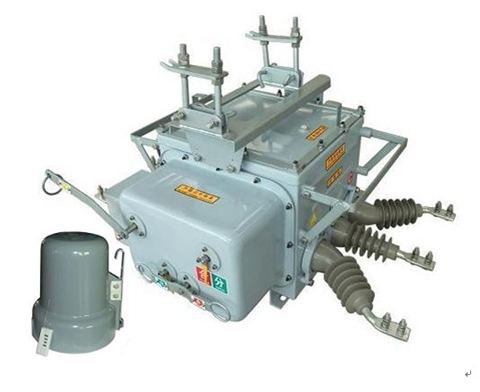

ZW20-12 Наружный высоковольтный вакуумный выключатель

1. Введение ZW20 — 12 серия Вакуумного выключателя, она являет ся высоковольтным вакуумным распредустройством ном.напряжения 12kV, переменного тока 50Hz, трехфазным. В основном используется для управления тока нагрузки, перегрузки, короткого замыкания сельской и городской сети, небольшой силовой системы. Осуществляет функции защиты и управления для подстанции, промышленных и горнодобывающих предприятий, городского и сельского электропитания. Особенно незаменима для сферы частых эксплуатаций и городской распределительной сети автоматизации. Этот продукт и контроллер с поддержкой,  удовлетворить требования систем автоматизации распределения и может надежно и эффективно завершить традиционные функции. Продукты предназначены для удовлетворения требований GB1984-2003 " выключатель цепи высокого напряжения переменного ". 2.Условия использования в окружающей среде:A Высота над уровнем моря не больше 1000м; ассенизационный класс-- ⅣB Температура воздуха должна быть между  +40℃и -30℃，измеряется в  течение суток и не превышает 25℃，

 C Скорость ветра не больше 35m/s；；（давление ветра не более 700Pa）。D Уровень загрязнения воздуха ：всеобщий Ⅲуровень，сверх Ⅳуровня。напоминание：не выходить за обычные рамки условий эксплуатации в окружающей среде, следует консультироваться у производителя  3.особенности:1.ZW20A-12 Наружный высоковольтный вакуумный выключатель в сочетании с контроллером может выполнять 3 функции: дистанционное управление, телеметрирование и удаленная регулировка.2. ручное и электрическое управление(с близкого расстояния или дистанционно).3.Показатель надежности уплотнения: для защиты от утечек, используется нулевое манометрическое давление для уплотнения структуры газом SF6.4. уникальный выход: резиновая силиконовая трубка, так что расстояние между терминалами хорошо изолированно, отличные изоляционные свойства5.безопасность: В верхней части  коробки установлено взрывозащищяющее оборудование, даже если имеются внутренние неисправности, там не будет высокой температуры газа или брызг6.контроль и внешнеенапряжение трансформатора: может надежно определить ошибки, в пределах уровня пограничного обнаружения и границы мА  нулевой последовательности тока и фазы, активную удаленность однофазных замыканий и обрыва фазы.. 4.  Основные технические параметры вакуумного выключателя

5.схема строения

6.Схема
