一、概述

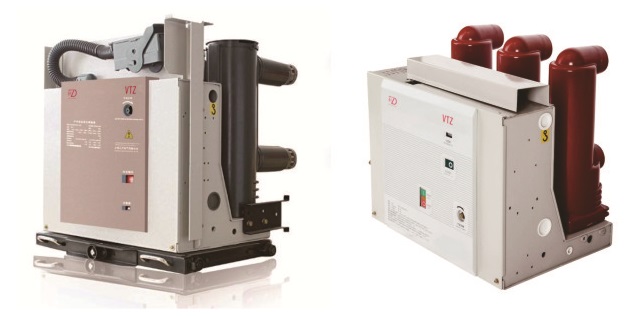

     VTZ-12P/M系列固封极柱型永磁式户内高压真空断路器（以下简称断路器）是额定电压7.2~12kV、交流50（60））Hz的户内开关设备元件，配以我公司自行研发的永磁操作机构，供工矿企业、发电厂及变电站作为电力设施的控制和保护之用。该产品具有极高的可靠性和长寿命等特点，特别适用于频繁操作、多次开断等条件恶劣的用电场所。产品符合GB1984-2003《交流高压断路器》、JB3855-1996《3.6~40.5kV户内交流高压真空断路器》及国际电工委员会IEC62271-100：2001《高压交流断路器》等标准的规定。

二、主要技术特点

1)、高可靠、长寿命、免维护。永磁操作机构机械寿命高达60000次以上。

2）、与传统的操作机构相比，无需机械脱、锁扣装置，零部件数大为减少，故障率极低。

3）、永磁操作机构的出力特性与灭弧室开断、关合所需的特性极为吻合。

4）、合、分闸操作可靠的双稳态。

5）、具有防跳功能、具有控制电源低电压拒合报警功能。

6）、机械手动分闸与电动分闸速度相同，在二次电源故障的情况下，手动紧急分闸可靠。

7）、交流或直流操作型，工作电流小于2A，停电后2小时内可做一次分-合-分操作。

8）、具有极高可靠性的操作控制电路模块，在运行时可耐受雷击、电涌等严酷条件。

9）、通用性强，安装尺寸与ZN63A、VS1等系列产品兼容。
