一、概述

    VTZ/R-24P/T系列固封极柱型侧装式户内高压真空断路器适用于三相交流50(60)Hz、24kV电力系统中，其性能符合我国国家标准GB1984-2003《高压交流断路器》、JB3855-1996《3.6~40.5kV户内交流高压真空断路器》和国际电工委员会IEC62271-100：2001《高压交流断路器》的有关规定。是各型侧装式小型化配电柜的配套产品，定型有二种相间距外形尺寸、不同外观大小的标准产品供设计院、用户选择。产品可靠性高、外观小、方便检修安装使用。可作为电网设备、工矿企业动力设计的保护和控制单元，适用于投切各种不同性质的负荷和频繁操作，多次开断短路电流的场合。

二、结构特点及配置

断路器操作机构采用模块化操作机构或一体化操作机构，机构传动零件少、传动效率高，加强型机构零件处理工艺，保证30000次以上的操作寿命，检修维护方便，主回路采用先进的固封极柱结构，绝缘性强，耐候性好。主回路也可采用绝缘筒结构供用户选择。

三、技术特点

    1）断路器可与多种型号的侧装式柜型完全匹配。

    2）断路器机械寿命可达30000次，同时满足电寿命M2级断路器水平。

3）断路器机械联锁有多种类型及方式，满足不同联锁方式及配柜需求。

4）多种出线连接方式，供用户改进柜型，节约空间。

四、产品主要参数

五、机械特性参数：

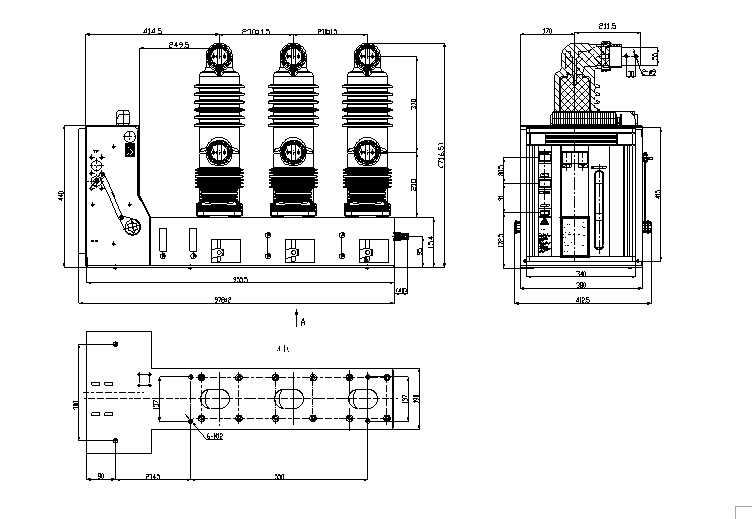

六、断路器外形图

七、典型二次接线原理图
