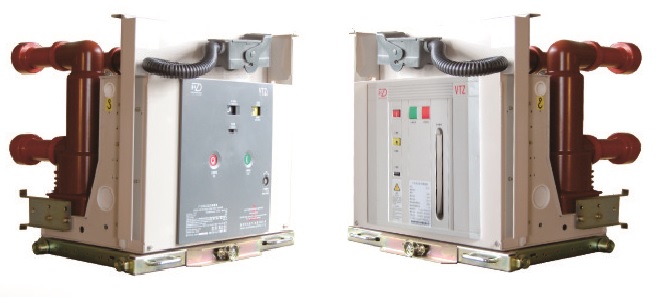

一、概述
VTZ-12P/T系列固封极柱型户内高压真空断路器(以下简称断路器)是额定电压7.2~12kV、三相交流50(60)Hz的户内开关设备元件,产品符合GB1984-2003《交流高压断路器》、JB3855-1996《3.6~40.5kV户内交流高压真空断路器》、DL403-2000《12~40.5 kV高压真空断路器订货技术条件》及国际电工委员会IEC62271-100:2001《高压交流断路器》等标准的规定。断路器作为电网设备、工矿企业动力设计的保护和控制单元,适用于投切各种不同性质的负荷和频繁操作,多次开断短路电流的场合。
二、结构特点及配置
配置一(VTZ型):模块化操作机构,机构传动零件少、传动效率高,加强型机构零件处理工艺,保证30000次以上的操作寿命,检修维护方便,主回路采用先进的固封极柱结构,绝缘性强,耐候性好。
配置二(VTZ1型,面板有变化):一体化操作机构,机构传动稳定、可靠,加强型机构零件处理工艺,保证30000次以上的操作寿命,主回路采用先进的固封极柱结构,绝缘性强,耐候性好。
配置三(VTZ2型):模块化操作机构,机构传动零件少、传动效率高,加强型机构零件处理工艺,保证30000次以上的操作寿命,检修维护方便,主回路采用绝缘筒结构,绝缘性能稳定可靠。
三、技术特点
1) 断路器可与KYN28(Z)、GZS1型铠装式中置柜完全匹配。
2) 断路器可同VD4、VEP开关互换,可与ASN2、AMS、ZS1等型号的铠装式中置柜完全匹配。
3) 断路器电寿命达到M2级断路器水平。
4) 断路器操作机构与固封极柱(灭弧室)前后布置成统一整体,既可以固定安装(固定式单元),也可以与底盘车匹配作为单独手车(抽出式单元)使用。当作为固定型使用时,可安装于XGN、GG1A等柜型做改造升级使用。

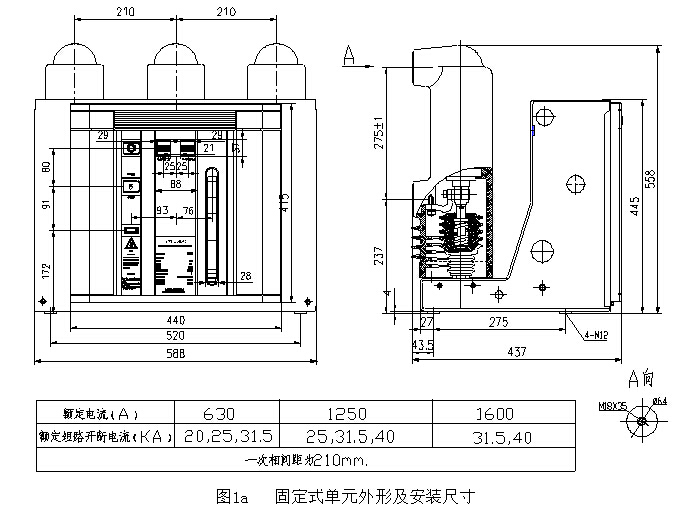

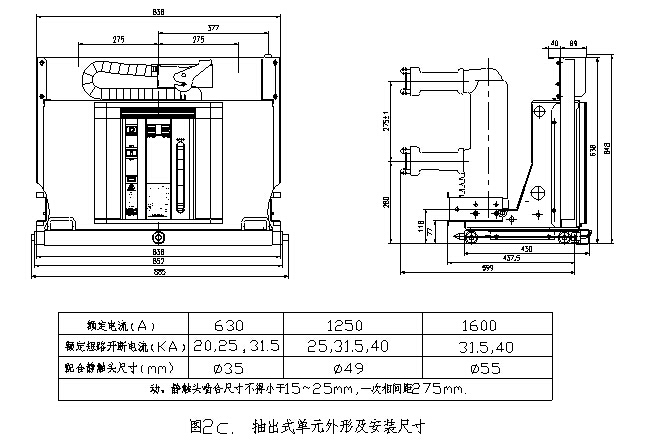

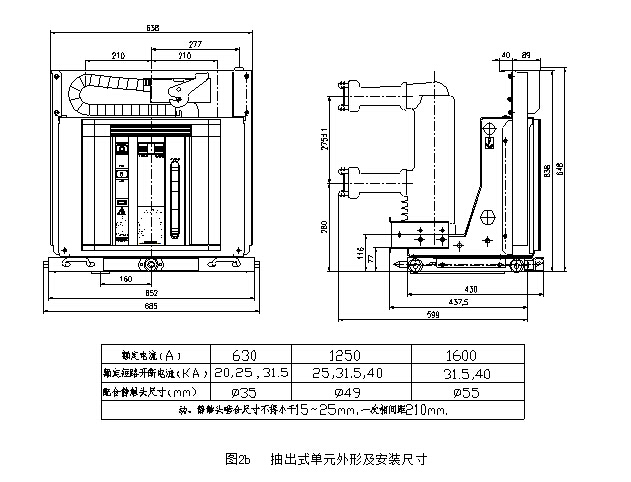

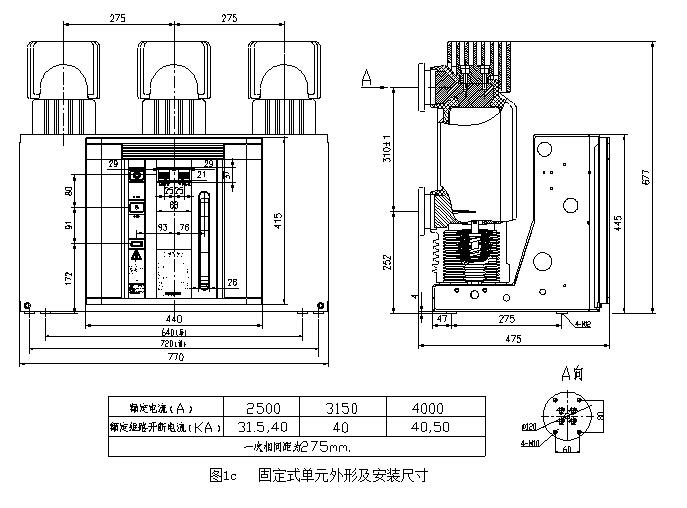

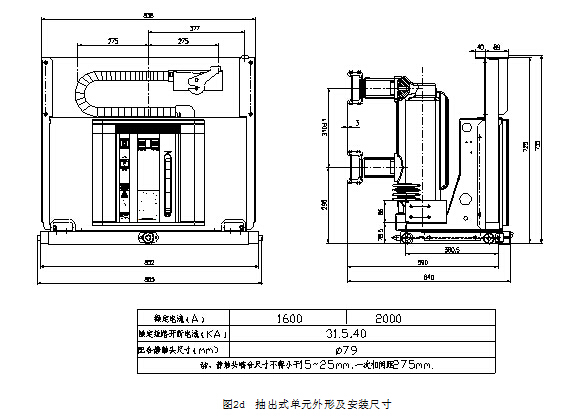

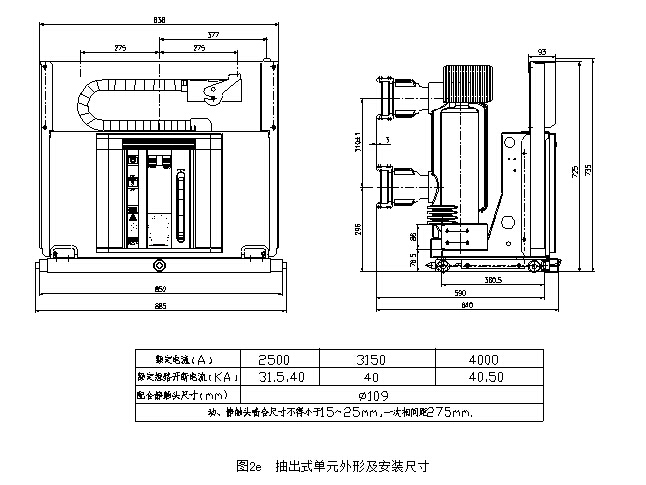

四、产品外形及安装尺寸
2、 断路器与柜体推荐配合尺寸
1) VTZ断路器与柜体(800mm宽)推荐配合尺寸示意图:
额定电流(A) | 630 | 1250 | 1600 |
额定短路开断电流(kA) | 20,25,31.5 | 25,31.5,40 | 31.5,40 |
配合静触头尺寸D(mm) | φ35 | φ49 | φ55 |
五、技术参数
1、VTZ系列户内真空断路器主要技术参数(见表1)
表1
序号 | 参数名称 | 单位 | 数 据 | ||||||
1 | 额定电压 | kV | 12 | ||||||
2 | 额定频率 | Hz | 50/60 | ||||||
3 | 1min工频耐压 | kV | 42 | ||||||
4 | 额定雷电冲击电压 | kV | 75 | ||||||
5 | 额定电流 | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000* |
6 | 额定短路开断电流 额定热稳定电流(有效值)
| kA | 20 | ||||||
25 | 25 | ||||||||
31.5 | 31.5 | 31.5 | 31.5 | 31.5 | |||||
40 | 40 | 40 | 40 | 40 | 40 | ||||
50 | |||||||||
7 | 额定短路关合电流(峰值) 额定动稳定电流(峰值)
| kA | 50 | ||||||
63 | 63 | ||||||||
80 | 80 | 80 | 80 | 80 | |||||
100 | 100 | 100 | 100 | 100 | 100 | ||||
125 | |||||||||
8 | 额定短路电流开断次数 | 次 | 30,50 * | ||||||
9 | 额定热稳定时间 | s | 4 | ||||||
10 | 额定操作顺序 | 分-0.3s-合分-180s-合分 * | |||||||
11 | 机械寿命 | 次 | 30000 | ||||||
12 | 额定单个电容器组开断电流 | A | 400 | ||||||
13 | 额定背对背电容器组开断电流 | A | 400 |
* 注:1、额定电流为4000A时,开关柜需带强制风冷。
2、当额定短路开断电流≤31.5kA时,额定短路开断次数为50次。
当额定短路开断电流≥31.5kA时,额定短路开断次数为30次。
3、当额定短路开断电流≥40kA时,额定操作顺序为:分-180s-合分-180s-合分。
4、序12、13为需要时提供的额定参数。
2、VTZ系列户内真空断路器装配调整后的特性参数(见表2)
表2
序 号 | 参 数 名 称 | 单 位 | 数 值 | |||
1 | 触头开距 | mm | 9 ± 1 | |||
2 | 接触行程 | 3.5 ± 0.5 | ||||
3 | 合闸触头弹跳时间 | ms | ≤ 2(1600A及以下),≤ 3(2000A及以上) | |||
4 | 三相合分闸不同期性 | ≤ 2 | ||||
5 | 相间距 | mm | 210±1.5 | 275±1.5 | ||
6 | 额定短路开断电流 | kA | 20~25 | 31.5 | 40 | 50 |
7 | 合闸触头接触压力 | N | 2200±200 | 3100±200 | 4500±200 | 6000±500 |
8 | 平均分闸速度 | m/s | 1.1±0.2(触头分开~6mm) | |||
9 | 平均合闸速度 | 0.6±0.2 | ||||
10 | 分闸时间 | ms | 20~50 | |||
11 | 合闸时间 | 30~70 | ||||
12 | 动、静触头允许磨损厚度 | mm | ≤3 | |||
13 | 每相主回路电阻 | μΩ | ≤50(630A)≤45(1250~1600A) ≤35(2000A) ≤25(2500及以上) |

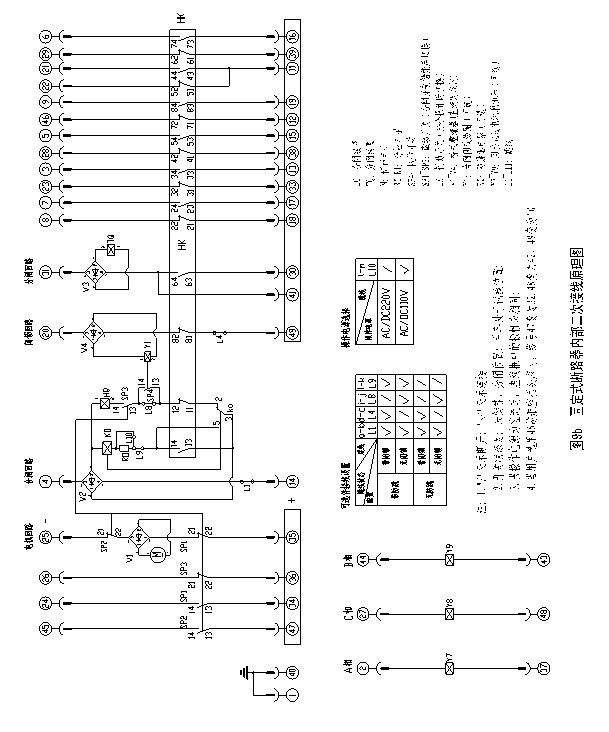

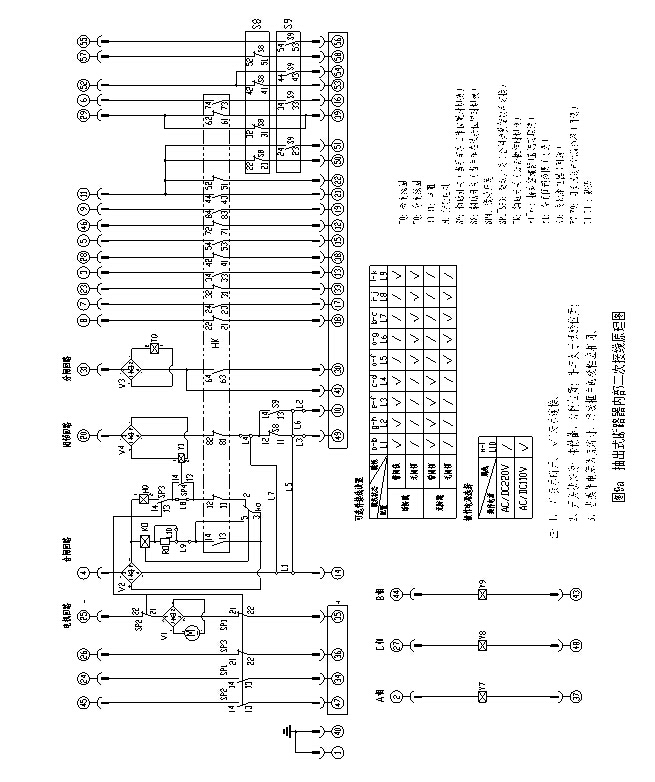

六、典型二次原理图
