概述

  KYN61-40.5铠装中置式金属封闭开关设备适用于40.5kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。开关设备符合IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关控制设备共用条款》，我国GB3906《3-36kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求。并且具有完善、可靠的防误操作功能。

 柜体结构采用组装式结构,断路器采用ZN85-40.5型系列真空断路器或VTZ-40.5型系固封式列真空断路器，手车采用丝杠传动的推进机构移动手车，推进机构具有超越离合装置，防止损坏推进机构。主开关、手车、开关柜之间的联锁均采用强制性闭锁方式，满足“五防功能”，电缆室空间充裕可连接多根电缆，柜体采用快速接地开关和回路，外壳防护等级满足IP4X，手车室门打开状态下防护等级满足IP2X。

使用条件

1.周围空气温度：上限+40℃、下限-10℃

2.相对湿度：日平均不大于95%，月平均值不大于90%

3.海拔高度：不超过1000m

4.地震烈度不超过8度

5.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。

6.当使用条件超出上述范围时，应由用户与我公司协商确定允许范围及技术措施。

技术参数

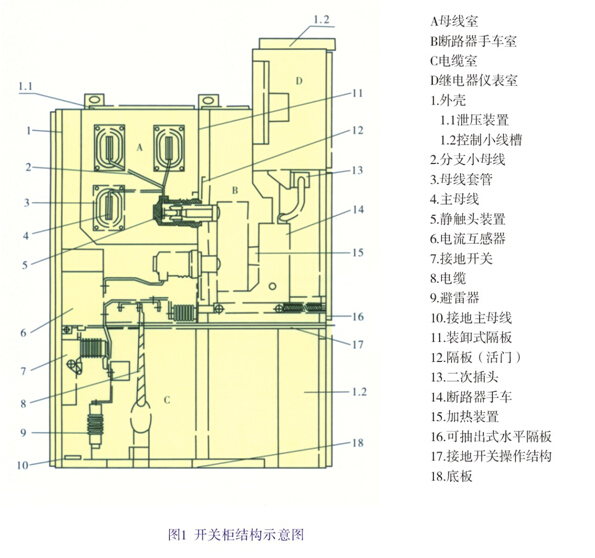

柜体结构

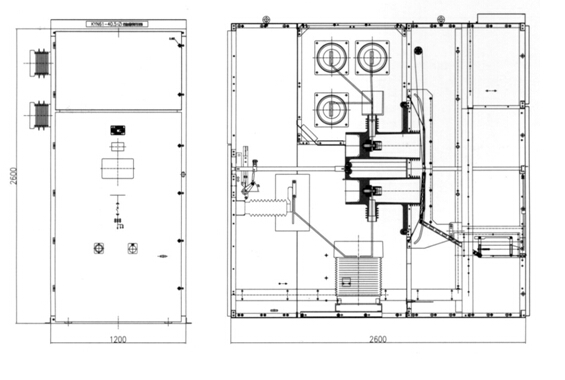

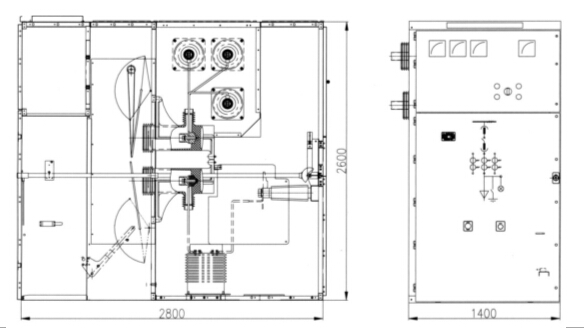

外形尺寸
