概述

KYN28-24铠装中置式金属封闭开关设备（以下简称开关柜），可取代各种老型的金属封闭开关设备， 如 KYN1-10、JYN2-10、GBC-10等系列产品。其产品具有以下明显优点：

1.产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级。

2.本产品的主开关可配置ABB公司生产的VD4型真空断路器，同时也可配置多种国产系列真空断路器（如VS1-24），以取代国外同类产品。

3.无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。其断路器均具有长寿命、高参数、少维护、体积小的独特优点。

    KYN28-24铠装中置式金属封闭开关设备适用于24kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。开关设备符合IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关控制设备共用条款》，我国GB3906《3-36kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求。并且具有完善、可靠的防误操作功能。

使用条件

1.周围空气温度：上限+40℃、下限-10℃

2.相对湿度：日平均不大于95%，月平均值不大于90%

3.海拔高度：不超过1000m

4.地震烈度不超过8度

5.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。

6.当使用条件超出上述范围时，应由用户与我公司协商确定允许范围及技术措施。

技术参数

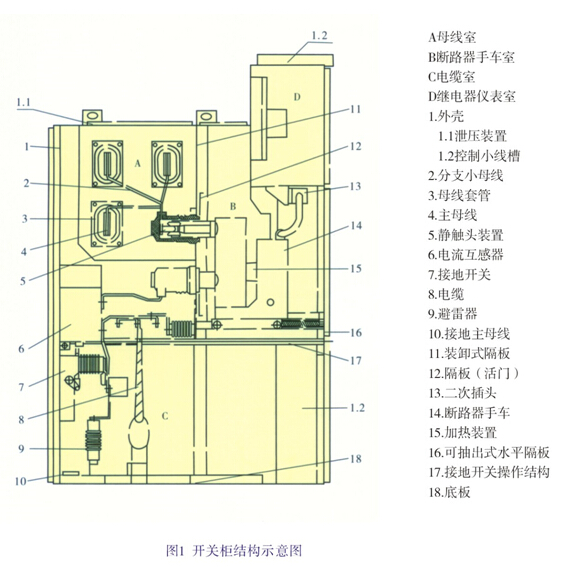

 柜体结构

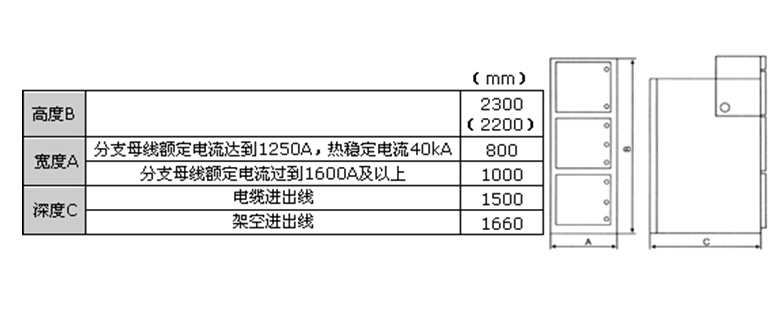

   外形尺寸
