概述

GGD型交流低压配电柜适用于变电站、发电厂、工矿企业等电力用户的交流

50Hz，额定电压380V，额定电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

使用条件

1.周围空气温度不高于+40℃，不低于-5℃。24小时内平均温度不得高于＋

35℃，超过时，超过时，需根据实际情况降容运行。

2.户内使用，使用地点海拔高度不超过2000m。

周围空气相对湿度：+20℃时为90%，应考虑到由于温度的变化可能会偶尔产生凝露的影响。

3.装置安装时与垂直面的倾斜不超过5%，且整组柜相对平整（符合

GBJ232-82标准）

4.装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀

的场所。

5.用户有特殊要求时，可以与制造厂协商解决。

主要技术参数

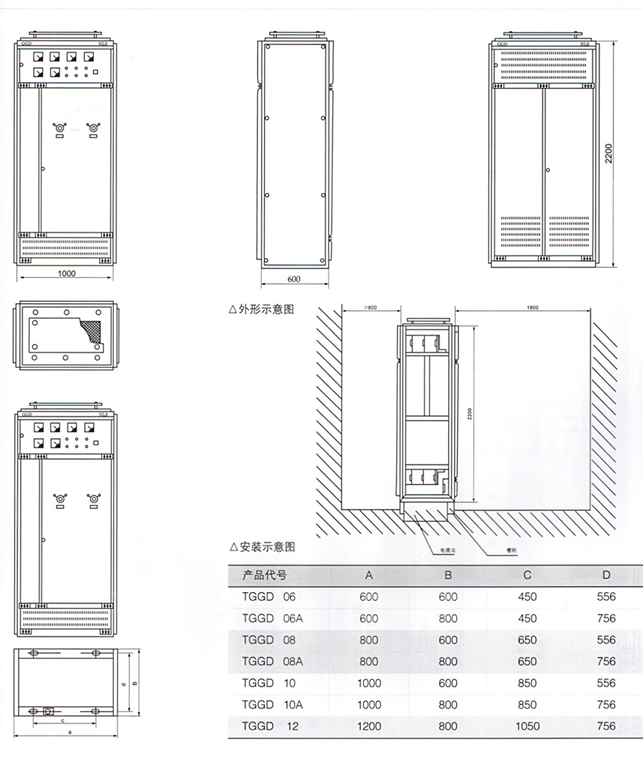

外形及安装尺寸
