概述

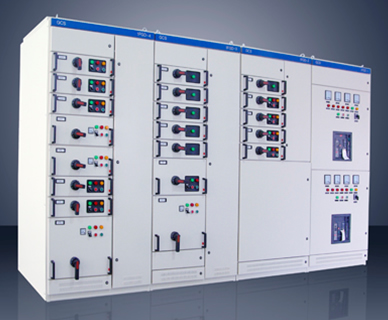

GCS抽出式开关柜适用于发电厂、变电站、石油化工部门，厂矿企业、饭店

及高层建筑等低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控

制中心等电力使用场合对增容、计算机接口，动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠原则设计的新型低压抽出式开关柜可以作为低压抽出式开关柜的换代产品使用，GCS开关柜具有分断、接通能力高，动稳定性好，电器方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点。符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、EBK36001《低压抽出式成套开关设备》等标准。

使用条件

1.周围空气温度不高于+40℃，不低于-5℃。24小时内平均温度不得高于＋

35℃，超过时，超过时，需根据实际情况降容运行。

2.户内使用，使用地点海拔高度不超过2000m。

周围空气相对湿度：+20℃时为90%，应考虑到由于温度的变化可能会偶尔产生凝露的影响。

3.装置安装时与垂直面的倾斜不超过5%，且整组柜相对平整（符合

GBJ232-82标准）

4.装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀

的场所。

5.用户有特殊要求时，可以与制造厂协商解决。

主要技术参数

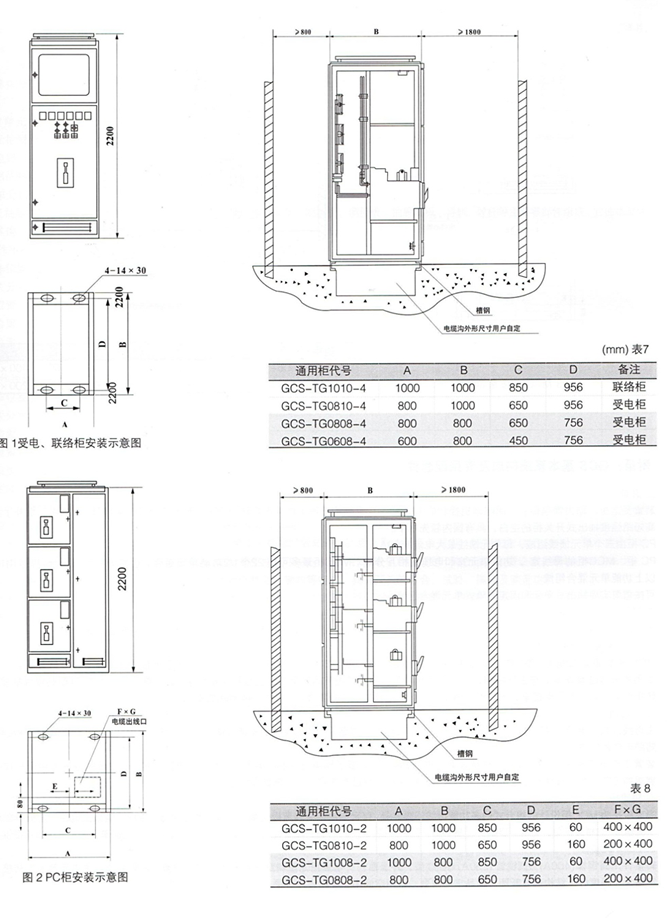

外形及安装尺寸
